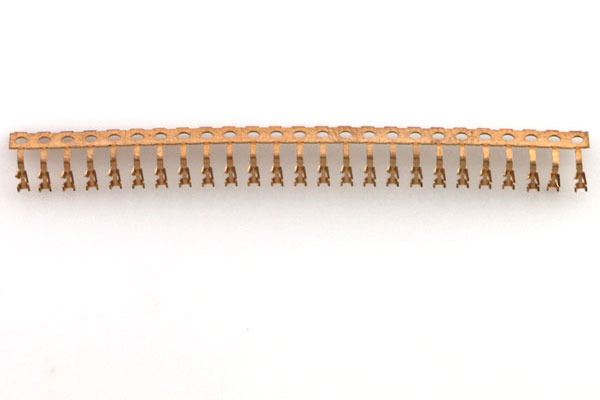

RF无线精密端子
| 编号 | 品名 |
类别（公/母） |
材质 |
电镀规格 |
电镀厚度 |
电镀是否环保 |
产品规格 |
|
10-a |
RF无线端子 |
公 |
C5210 T=0.2 |
镀金 |
5u " |
是 |
|
|
picth |
冲速 |
尺寸公差 |
平面度 |
正位度 |
垂直度 |
直线度 |
重量 |
|
1.27 |
300 |
+/-0.02 |
+/-0.02 |
+/-0.02 |
+/-0.02 |
+/-0.02 |
约0.02克 |
|
特点 |
端子细小，尺寸要精准 |
|
用途 |
手机信号接收用端子 |
⑴设计的无线端子必须满足产品使用和技术性能，并能便于组装及修配。
⑵设计的无线端子必须有利于提高金属材料的利用率，减少材料的品种和规格，尽可能降低材料的消耗。在允许的情况下采用价格低廉的材料，尽可能使零件做到无废料及少废料冲裁。
⑶设计的无线端子必须形状简单，结构合理，以有利于简化模具结构、简化工序数量，即用最少、最简单的冲压工序完成整个零件的加工，减少再用其他方法加工，并有利于冲压操作，便于组织实现机械化与自动化生产，以提高劳动生产率。
⑷设计的无线端子，在保证能正常使用情况下，尽量使尺寸精度等级及表面粗糙度等级要求低一些，并有利于产品的互换，减少废品、保证产品质量稳定。
⑸设计的无线端子，应有利于尽可能使用现有设备、工艺装备以及工艺流程对其进行加工，并有利于冲模使用寿命的延长。
