连续模中对冲孔折弯模的开模有什么要求呢？
连续模中对冲孔折弯模的开模有什么要求呢？

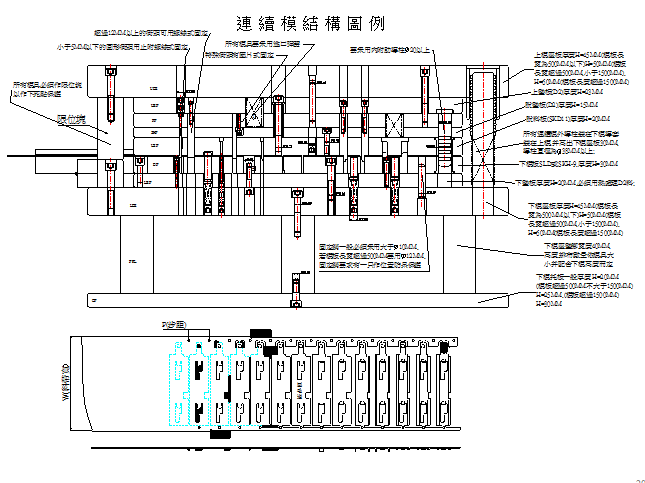

连续模的开模：
每一个产品在生产前，都会对模具进行开模，开出一套适合产品的模具。那么，连续模中对冲孔折弯模的开模有什么要求呢？以下总结了24条小编的经验，以供作业员用时之便。
2.连续模均需作双面定位送料结构(要加双面侧刀);
3.连续模必须要预留空位1~2步,以利图面改变修改用;
4.模板上的导柱,固定销要有防呆设置; 400以上的固定销要用Φ12, 不论其模板大小其内导柱规格必须设定在Φ20以上
5.模板上的入块及冲子要有防呆设置;
6.模板上的刀口入块要釆用锁沉头螺丝或加固定销的方式固定;
7.与导柱导向配合的导套或模板要在非钢料上进行排气处理,禁止在热处理板上进行加工;
8.脱料板材质要釆用SKD11料,厚度为25MM;
9.下垫板的异形逃料孔要线割加工;
10.上下模座板之间要锁附限位柱,控制模具闭合高度;
11.上下模座板之长宽要大于上下模板单边40~50MM,以方便架模;
12.上下模板板厚度要求为50MM以上;
13.上下模座板应根据实际需要,依据所使用机台的T型槽尺寸加工出U型沟槽;
14.上模冲子禁止烧焊单面挂台,釆用穿销时,穿销必须要充满避位槽;
15.圆形冲孔小于3MM以下时要釆用A型冲头,小于3MM以下的异型冲头要考量加补强,脱板上面铣避位,利用下部刀口尺寸线割导向;
16.所有模具的弹簧要用日产进口弹簧;
17.所有模具的螺丝要用公制牙;
18.冲子,压线,成形入块,折弯块等下面禁止垫垫片;
19.折弯釆用滑块时,本体与滑块不共享同出应各自备料线割,保证配合间隙0.02MM,且滑块热处理硬度在HRC53~55为宜;
20.釆用优力胶外脱料时,优力胶规格必须设定在Φ60-Φ80MM之间;
21.上下垫板要釆用D2料或同等材质的钢料且需热处理;
22.上下模座板上的外导柱须用Φ38MM以上的导柱;
23.所有模具的吊模螺丝孔釆用M20 ;
24.当成品料厚在0.6MM以上时,产品必须要压毛边;
